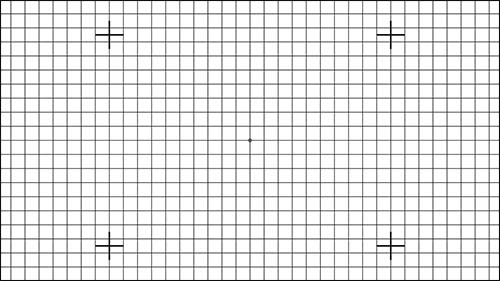

幾何失真測試卡的原理
幾何畸變幾何失真測試卡的原理及描述：
圖像在獲取過程中，由于成像系統的非線性、飛行器姿態的變化等原因，成像后的圖像與原景物圖像相比，會產生比例失調，甚至扭曲。這類圖像退化現象稱之為幾何失真（畸變）。
產生這種原因有：成像系統本身具有的非線性，攝像時視角的變化，被攝對象表面彎曲等。例如，由于視像管攝像機及陰極射線管顯示器的掃描偏轉系統有一定的非線性，常常枕形失真或者桶形失真；由于斜視角度獲得的圖像透視失真等等。
幾何失真主要是由于圖像中的像素點發生位移而產生的，其典型表現為圖像中的物體扭曲、遠近比例不協調等。解決這類失真問題的方法成為幾何畸變校正，簡稱為幾何校正。
有成像系統引起的幾何失真的校正方法有兩種：一種是預畸變法，即采用與畸變相反的非線性掃描偏轉法，用來抵消預計的圖像畸變；另一種方法是所謂的后驗校正法，使用多項式曲線在水平和垂直方向去擬合每一畸變的網線，然后求的反變換的校正函數，用這個校正函數即可校正畸變圖像。
幾何畸變校正分為兩步：第一步是對原圖像坐標空間進行幾何變換，以使像素落在正確的位置上；第二步是重新確定新像素的灰度值，這是因為經過上面的坐標變換后，有些像素點有時被擠壓在一起，有時又被分散開，使校正后的像素不落在離散的坐標點上，因此需要重新確定這些像素的灰度值。
幾何畸變的描述
任意幾何級那都可以由非失真坐標系（x,y）變換到失真坐標系（x',y'）的方程來定義。
設f(x,y)是無失真的原始圖像，g(x',y')是f(x,y)畸變的結果，這一失真的過程是已知的，并且可用函數h1(x,y)和h2(x,y)定義，這是幾何校正的基本關系式，這種失真的復原問題實際上是映射變換問題。
幾何變換
從幾何校正的基本關系可見，已知畸變圖像g(x',y')的情況下要求原始圖像f(x,y)的關鍵是要求的函數h1(x,y)和h2(x,y)，則f(x,y)的求取方法就較為簡單了。但實際中往往h1(x,y)和h2(x,y)不知道，這時我們可以采用后驗校正法。
通常h1（x,y）、h2(x,y)可用多項式來近似式中，N為多項式的次數，aij、bij為各自項的待定系數。擬合出的多項式作為恢復其他畸變點的變換基礎。例如，一個基準圖通過成像系統后形成畸變圖像，通過研究基準圖像與畸變圖像之間的對應關系，找出多項式的各系數。
N=1時，變換是線性的通常也可以用這種線性畸變來近似較小的幾何畸變。然而由于實際情況復雜多樣，上式在N=2以上就不一定有解惑找不到最優解了，這時就要用最小二乘法了。
