代碼只是一個特定的完成，但是這些概念能夠用任何編程言語來提取和應用。留意下面，我們運用后綴'_d'和'_u'的規則分辨率測試卡的辨認失真和未失真圖像/坐標相關的變量，并運用大寫變量（如RHO）來辨認測試和輸出圖像（將在下面隱含運用的屬性）。



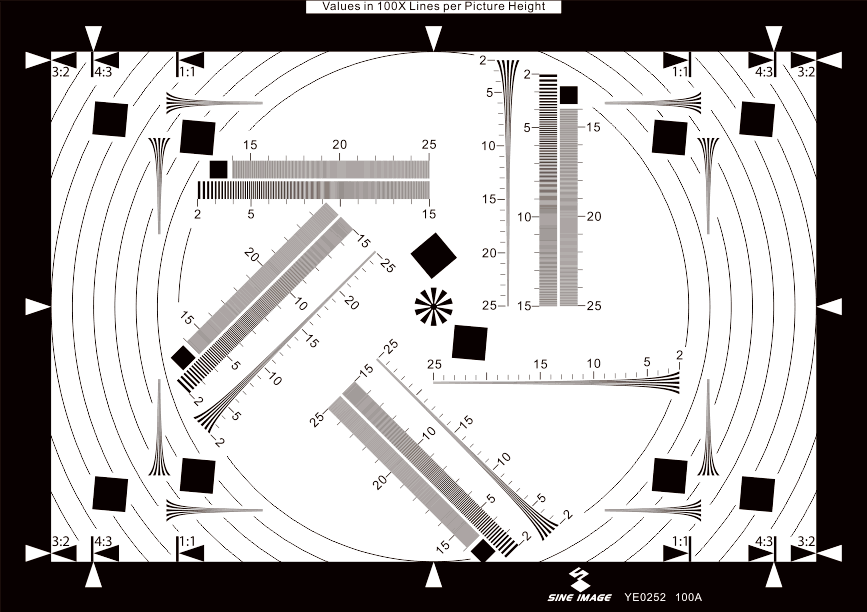

（1）將分辨率測試卡SFRPlus圖像加載到軟件中，并對其停止剖析，以肯定逆變換算系數（顯現在Rescharts交互模塊中）。（或者，將圖像加載到DotPattern模塊中并從中檢索LGD系數，并將其轉換為逆變換系數，然后跟隨其他步驟）。將它們加載到MATLAB中。



（2）相關于分辨率測試卡圖像的中心，定義該察看（失真）圖像的每個像素位置的空間坐標。例如，由于該測試圖像是4288×2872像素，所以左上像素坐標為（-2143.5，-1435.5）。



（3）將這些坐標轉換為極坐標，因而我們只能支配徑向重量（這里稱為RHO）。我們還對徑向坐標停止歸一化，然后縮放，使得未失真圖像的中心到角間隔最終將歸一化為1。

（4）留意：作為一個奇妙的點，THETA和RHO_d對變量實踐上定義了空間坐標兩種方式：顯性和隱性。它們的值定義顯式坐標，即（THETA（1,1），RHO（1,1））定義分辨率測試卡圖像的左上角像素的角和徑向坐標。它們也經過二維陣列隱含地定義一組坐標，這組坐標具有自然的次第和構造。即便我們更改這兩個數組的（1,1）條目的值，它們依然是每個數組的左上角條目。該點的顯式坐標曾經改動，但隱含的坐標堅持不變。



運用相機拍攝的分辨率測試卡圖在軟件中剖析相機的失真。其真實軟件是會顯現采樣的代碼信息的，但是關于普通不是十分理解代碼的人或不理解攝像行業的人這些代碼就像“天書”一樣難以了解。我們這里只撿一些關于用戶運用的信息給您引見。



我們?nèi)缃駥⒄闪康氖д鎽?yīng)用于徑向坐標，使得顯式徑向間隔與察看圖像中該點的徑向間隔相匹配。如上所述，察看到的圖像中的失真位置如今經過陣列中的隱含位置與圖像陣列中的未失真位置相關聯。我們運用隱式數組元素位置作為未失真圖像的真實坐標，并將顯式數組值作為映射到失真圖像中的點以從中抽出樣本。



留意，我們實踐上沒有正向變換多項式，有只是軟件返回的逆多項式。這能夠經過擬合一個新的（反向）多項式來反轉。



（5）我們?nèi)缃裼蠿_d，Y_d數組，其隱式坐標是未失真圖像的坐標，其顯式值表示與它們相關聯的察看圖像中的采樣點。我們能夠直接在interp2（）函數中直接運用這些查詢（抽樣）點。



總結



如今我們能夠看到無失效果，特別留意上下的直線。還要留意的是，這個無失真圖像的邊緣四周有黑色區域-當然，原始圖像中沒有任何信息用于有效填寫。



當然，除了測試圖形圖之外，我們?nèi)缃襁€能夠?qū)鼍巴Ｖ轨o音。如今我們曾經運用分辨率測試卡和I測試軟件來表征攝像機系統自身形成的失真，我們能夠消弭任何其他圖像所需的失真。
