DNP球狀畸變測試卡

      品牌：DNP/Sine Image
      型號：
      比例：4:3
      類型：反射式

DNP球狀畸變測試卡簡介

用于攝像機、鏡頭的幾何失真、畸變指標測試

DNP球狀畸變測試卡規格

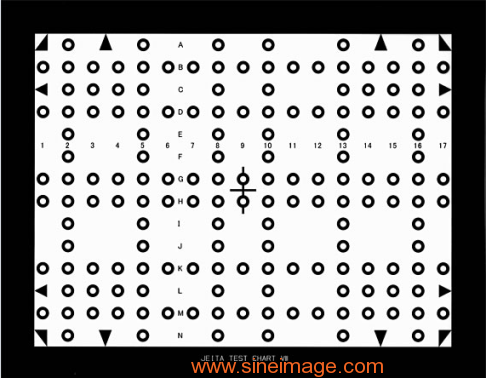

DNP球狀畸變測試卡有158個雙環，排列在14行和17列中。垂直間距是1 / 14h、水平間距為2/25H。

雙環的大小如下：

（1）外環

環外圓的半徑：2 /100h（2%）
環的半徑內圓：1.5 /100h（1.5%）

（2）內圈

環外圓的半徑：1 /100h（1%）
環的半徑內圓：0.5 /100h（0.5%）
