SFRplus 汽車影像測試卡

         品牌：Imatest/Sine Image
         型號：SFRplus
         尺寸：1117 X 1524 mm
         材料：高清相紙
         類型：反射式

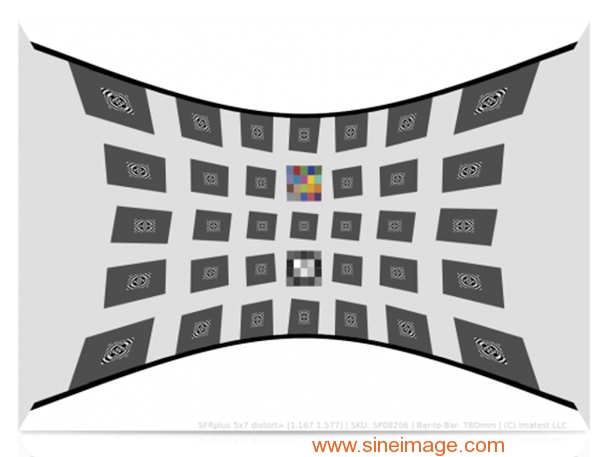

SFRplus 汽車影像測試卡采用了預畸變的形式，適合超廣角鏡頭的汽車影像或魚眼鏡頭等極大畸變的攝像頭的成像系統。

大多數汽車相機模塊具有顯著魚眼失真功能可以檢測難以看見的外部像場。SFRplus 汽車影像測試圖卡具有測量針插預失真大約的汽車照相機模塊的桶扭曲補償。

方形網格：5×7的斜方形網格

基材油墨類型：磨砂紙和油墨減少反射光。這是高水平的失真測量至關重要，否則鏡面反射可以毀掉MTF測量。

測量范圍

對比度：10:1的對比度，這是常見幾種汽車測試標準之一。

彩色圖卡：20塊顏色圖對顏色的準確性和拜爾過濾器的位置進行測量。

活動區域：超大圖用于超過24MP的傳感器。此圖的活動區域?yàn)?6x50英寸，打印紙張為44x60英寸。
