脈沖灰度測試卡

           品牌：ESSER愛莎/Sine Image
           型號：T07
           尺寸：可定制
           材料：菲林/高清相紙
           比例：4:3/16:9
           類型：反射式/透射式可選

脈沖灰度測試卡簡介

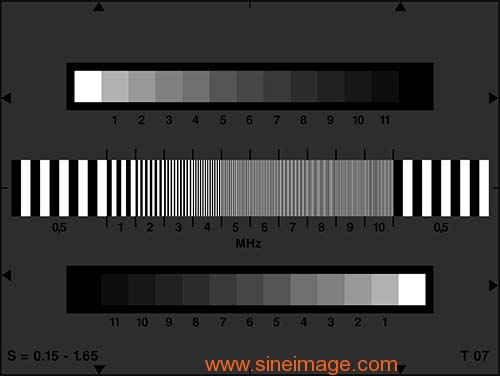

這張灰度測試卡被設計用于電子照相機的調制深度的半色調再現和頻率響應評估。

在灰色背景（D= 0.75，remission=18％）的中心位置被布置一行光柵，其產生的攝像機輸出信息0.5到10MHz的頻率。上下兩條逆流的黑白灰度測試條分布。

其校準的灰塊從1到11的密度和反射率值如下表：

這里說密度是基于BASO4=0和等級等于0.15級別。兩個外區域（0和12）是白色的（D =0.05，反射率= 90％）和黑色。由于反射材料的在本領域應用的可能性可以設計出比等級11（D?1.55）密度更低的測試卡。

灰階實現半色調再現的評估。具有特殊的測量系統（VX700，視頻選項，Optest VTC1），也可以決定照相機的伽馬。

使用線柵格能夠確定對比度變換函數。脈沖信號幅度參考值是在0.5MHz。為了可以測量中間、上下邊緣的CTF（對比度傳遞函數）攝像機必須上下回轉。必須小心避免信號消減影響黑白級別測定。

測量步驟

測量可以在各種相機輸出信號進行，但優選在Y亮度信號（或編碼Y中完美B和W平衡）。在圖像的中心和角測量，記錄拍攝鏡頭的橫向色相差。除了確定相機響應的特定值5MHz，根據其他頻率的響應的測量值來繪制一個曲線，根據測試卡分析的空間頻率給出對比度損失（或調制）。推薦測量0.5兆赫和1至7兆赫的頻率脈沖串。測量得到CTF。

計算公式可以根據CTF值來計算MTF：
MTF（8N）=π/4 CTF（N）+1/3 CTF（3N） - 1/5 CTF（5N）+1/7 CTF（7N） - 1/9 CTF（9N）+1/11 CTF （11N）...]
其中，N是所分析的測試卡的空間頻率; N=TVL/ H
