棋盤測試圖

             品牌：Sine Image
             型號：YE06A
             尺寸：280 x 210mm可定制
             材料：菲林/高清相紙
             比例：4:3
             類型：反射式/透射式可選

棋盤測試圖簡介

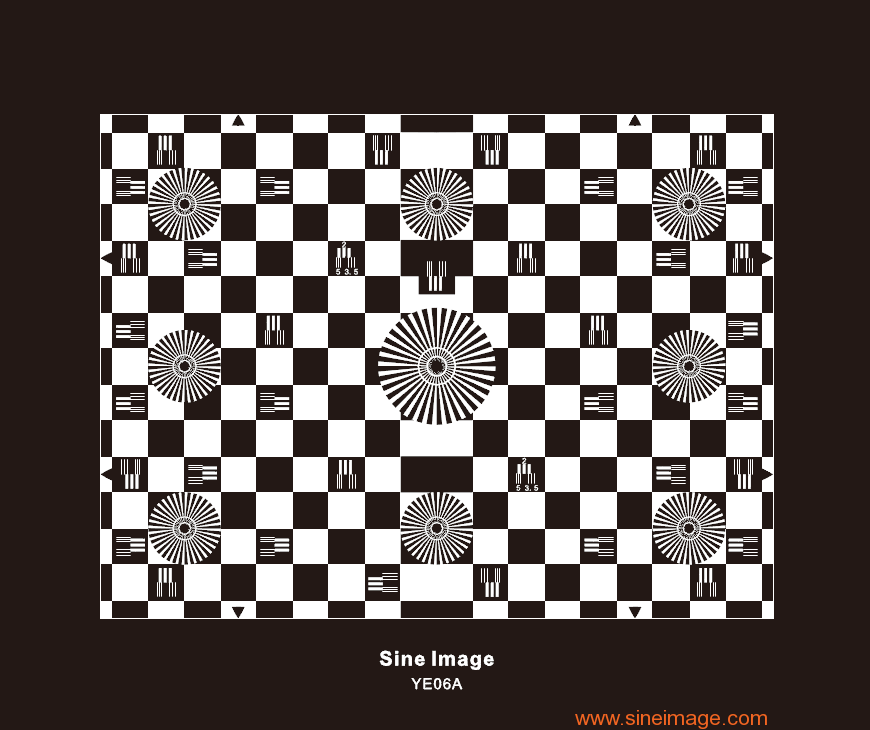

SineImage 棋盤測試圖YE06A被設計用來檢查幾何畸變和分辨率。

測試卡類似于一個由13×18的黑色和白色正方形區域以及由矩形區域在對應于電子測試生成器14/19網格光柵線邊緣所包圍的棋盤。（整個圖卡發生器的水平網格線被劃分為相應于42行）。

九個扇形星內圓線條標出625線結構。較大的圓形線條標出312線的結構。橫向?qū)?yīng)的垂直線光柵分布著33個白格。它們對應于2、3.5和5MHz光柵。

棋盤測試圖應用

1、檢查幾何形狀和光柵的一致性，如果有必要用電子生成網格的裝置。

2、檢查信號生成的均勻性。

3、檢查分辨率及其在圖像區域分布。

4、檢查后焦距。
