4K(UHD TV)分辨率測試卡200-2000 CPH
品牌:ESSER愛莎/Sine Image
型號:TE277
尺寸:280 x 157.5mm
材料:菲林
比例:16:9
類型:透射式
4K(UHD TV)分辨率測試卡簡介

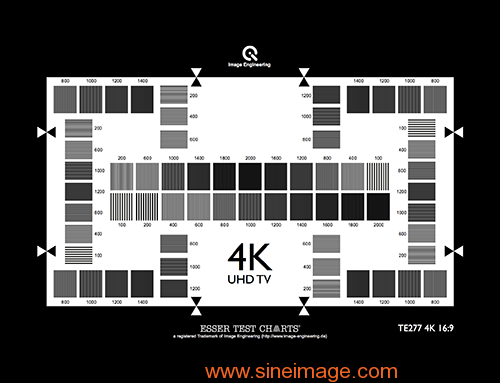

4K(UHD TV)分辨率測試卡TE277用于測量和描述電子4K(UHD TV)攝像機的頻率響應。測試卡由50個多波群場組成,分布在16:9的圖像區域。這些場在水平和垂直方向上排列以測量兩個方向上的分辨率。所有場都以周期每像高的分辨率進行標記。一個循環由一條黑線和一條白線組成。
中間的兩行以不同的方式排列。上排考慮到,最高分辨率在圖片的中間。因此,2000 cph場在中間,頻率向兩側減小。
下排頻率從左側的100cph增加到右側的2000cph。該行可用于測量和描述被測相機的頻率響應。
